Nếu có một bộ phận được ví như "trái tim" của mọi hệ thống làm lạnh, điều hòa không khí, thì đó chính là máy nén lạnh. Giống như trái tim bơm máu đi khắp cơ thể, máy nén lạnh là động lực không ngừng, giúp môi chất lạnh tuần hoàn và thực hiện nhiệm vụ làm mát. Không có máy nén, hệ thống lạnh của bạn sẽ chỉ là một khối kim loại vô tri.
Bạn đang tò mò máy nén lạnh là gì, nó hoạt động ra sao, cấu tạo máy nén lạnh phức tạp đến mức nào, hay có bao nhiêu loại máy nén lạnh phổ biến trên thị trường? Và liệu máy nén heat pump có gì đặc biệt? Bài viết này của Avil Việt Nam sẽ đưa bạn khám phá sâu hơn về bộ phận quan trọng bậc nhất này, từ nguyên lý cơ bản đến những ứng dụng thực tế, giúp bạn hiểu rõ hơn về hệ thống làm lạnh của mình.
I. Máy nén lạnh là gì?

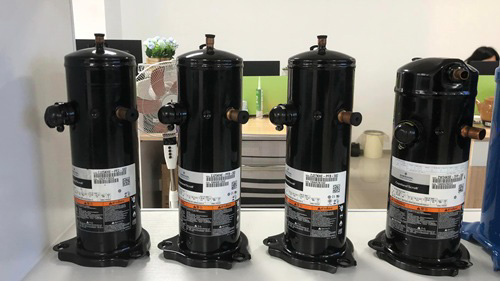

Về cơ bản, máy nén lạnh là một thiết bị cơ khí chủ chốt trong bất kỳ hệ thống làm lạnh (như điều hòa, tủ lạnh, kho lạnh) nào. Chức năng chính của máy nén lạnh là hút hơi môi chất lạnh có áp suất và nhiệt độ thấp từ dàn bay hơi, sau đó nén nó lên áp suất và nhiệt độ cao, đẩy đến dàn ngưng tụ.
Bạn có thể hình dung máy nén như một chiếc "bơm" khổng lồ chuyên dụng cho môi chất lạnh. Nó tạo ra sự chênh lệch áp suất cần thiết để môi chất lạnh có thể tuần hoàn và thực hiện các quá trình biến đổi trạng thái (bay hơi, ngưng tụ) mà chúng ta đã tìm hiểu ở bài viết trước. Nhờ có máy nén, môi chất lạnh mới có đủ "sức mạnh" để hấp thụ nhiệt từ nơi cần làm mát và thải nhiệt ra môi trường.
II. Nguyên lý làm việc của máy nén lạnh
Trong chu trình lạnh, máy nén lạnh được đặt ngay sau dàn bay hơi (nơi môi chất lạnh hấp thụ nhiệt và bay hơi) và trước dàn ngưng tụ (nơi môi chất thải nhiệt và hóa lỏng).
Quá trình nén hơi môi chất diễn ra qua ba giai đoạn chính:
- 1. Giai đoạn hút: Máy nén sẽ "hút" toàn bộ hơi môi chất lạnh có áp suất thấp và nhiệt độ thấp (vừa bay hơi ở dàn lạnh) vào buồng nén của nó. Giai đoạn này rất quan trọng để duy trì áp suất thấp ở dàn bay hơi, đảm bảo môi chất lạnh có thể tiếp tục bay hơi và hấp thụ nhiệt hiệu quả.
- 2. Giai đoạn nén: Đây là "trái tim" của quá trình. Bằng cơ cấu nén riêng của từng loại máy (có thể là chuyển động tịnh tiến của piston, chuyển động quay của rôto, hay sự ăn khớp của các cánh xoắn ốc), thể tích của buồng nén sẽ giảm dần. Khi thể tích giảm, áp suất và nhiệt độ của hơi môi chất lạnh sẽ tăng lên một cách đột ngột. Mục tiêu là đưa nhiệt độ hơi môi chất lên cao hơn nhiệt độ môi trường bên ngoài để nó có thể dễ dàng thải nhiệt ở dàn nóng.
- 3. Giai đoạn đẩy: Sau khi được nén đạt áp suất và nhiệt độ cao, hơi môi chất lạnh sẽ được đẩy ra khỏi máy nén, đi thẳng tới dàn ngưng tụ để bắt đầu quá trình thải nhiệt và ngưng tụ trở lại thành lỏng.
Bạn có thể thấy, máy nén chính là bộ phận tiêu thụ điện năng nhiều nhất trong cả hệ thống làm lạnh. Hiệu suất của máy nén quyết định trực tiếp đến mức tiêu thụ điện và khả năng làm lạnh của thiết bị.
III. Cấu tạo máy nén lạnh

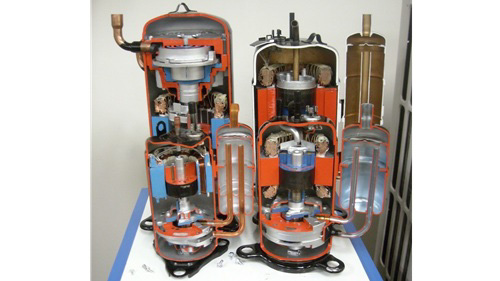

Để thực hiện được chức năng phức tạp như vậy, cấu tạo máy nén lạnh được thiết kế vô cùng tinh vi. Mặc dù mỗi loại máy nén có thể có những điểm khác biệt riêng, nhưng hầu hết đều có các bộ phận cơ bản sau:
1. Vỏ máy: Là lớp vỏ bảo vệ bên ngoài, thường được làm từ vật liệu bền chắc như thép, che chắn các bộ phận bên trong khỏi tác động từ môi trường và giữ kín môi chất lạnh.
2. Cơ cấu nén: Đây là phần "lõi" của máy nén, chịu trách nhiệm trực tiếp nén hơi môi chất. Tùy thuộc vào loại máy nén mà cơ cấu này có thể là:
- Piston và xi lanh: Trong máy nén piston.
- Rôto và cánh gạt: Trong máy nén rôto.
- Hai cánh xoắn ốc: Trong máy nén xoắn ốc (scroll).
- Cặp rôto dạng vít: Trong máy nén trục vít.
- Cánh quạt (impeller): Trong máy nén ly tâm.
3. Động cơ điện: Cung cấp năng lượng cơ học để vận hành cơ cấu nén. Đây thường là động cơ điện một pha hoặc ba pha, được tích hợp chặt chẽ với máy nén (trong các loại kín và bán kín) hoặc nối rời (trong loại hở).
4. Hệ thống van (đối với máy nén piston): Bao gồm van hút để hút hơi môi chất vào xi lanh và van đẩy để đẩy hơi môi chất đã nén ra ngoài.
5. Hệ thống bôi trơn: Bao gồm dầu lạnh đặc biệt để bôi trơn các bộ phận chuyển động, giảm ma sát, giảm tiếng ồn và làm kín khe hở.
6. Các cảm biến bảo vệ: Để theo dõi áp suất, nhiệt độ bên trong máy nén, đảm bảo máy hoạt động an toàn và tự động ngắt khi có sự cố.
Đọc thêm: Hệ thống HVAC là gì
IV. Phân loại máy nén lạnh theo cấu tạo vỏ bọc
1. Máy nén lạnh kín (Hermetic Compressor)

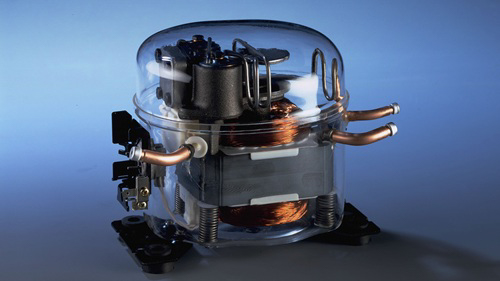

Động cơ điện và máy nén được đặt trong một vỏ kim loại hàn kín. Ưu điểm là rất gọn nhẹ, ít rò rỉ, thường thấy trong tủ lạnh gia đình, điều hòa dân dụng. Nhược điểm là khó sửa chữa khi có sự cố bên trong.
2. Máy nén lạnh bán kín (Semi-hermetic Compressor)

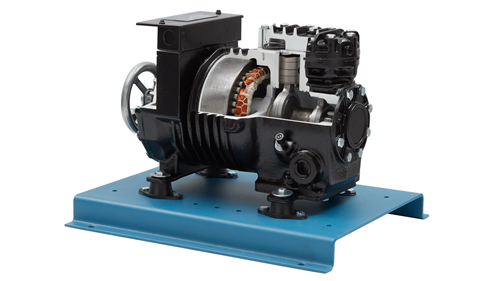

Động cơ và máy nén cũng nằm chung trong một vỏ, nhưng vỏ này được ghép bằng bu lông và có thể tháo rời để sửa chữa, bảo dưỡng. Phổ biến trong kho lạnh công nghiệp vừa và lớn.
3. Máy nén lạnh hở (Open-type Compressor)
Động cơ điện và phần máy nén hoàn toàn tách rời nhau, nối với nhau bằng trục và khớp nối. Ưu điểm là động cơ có thể được thay thế dễ dàng, nhưng nhược điểm là dễ xảy ra rò rỉ tại vị trí trục quay.
V. Các loại máy nén lạnh phổ biến
Thị trường máy nén lạnh hiện nay vô cùng đa dạng, với nhiều dòng máy được thiết kế để phù hợp với các quy mô và nhu cầu khác nhau, từ hộ gia đình nhỏ cho đến các hệ thống công nghiệp phức tạp. Dưới đây là bốn loại máy nén chính đang được sử dụng rộng rãi trong ngành lạnh.
1. Máy nén Piston (Reciprocating Compressor)
Đây là loại máy nén truyền thống, hoạt động dựa trên chuyển động tịnh tiến của piston trong xi lanh với cơ chế khá giống với động cơ xe máy. Mỗi chu kỳ piston sẽ thực hiện các giai đoạn hút, nén và đẩy môi chất lạnh. Với thiết kế linh hoạt, máy nén piston có thể hoạt động ở nhiều dải công suất khác nhau, mang lại hiệu suất ổn định và độ bền cao.
Tuy nhiên, nhược điểm lớn nhất của loại này là tạo ra độ rung và tiếng ồn lớn hơn so với các loại máy nén khác do có nhiều bộ phận chuyển động. Dù vậy, đây vẫn là dòng máy rất phổ biến, đặc biệt trong các thiết bị như tủ lạnh gia đình, điều hòa công suất nhỏ và một số hệ thống lạnh công nghiệp quy mô vừa và nhỏ.
2. Máy nén Trục vít (Screw Compressor)

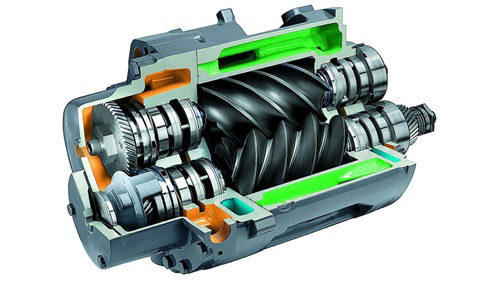

Máy nén trục vít sử dụng hai trục rôto hình xoắn ốc ăn khớp với nhau, một rôto chủ động và một rôto bị động để nén hơi môi chất lạnh trong quá trình quay. Khi hoạt động, các khoang thể tích giữa hai trục sẽ giảm dần, đẩy áp suất của môi chất lên cao. Ưu điểm nổi bật của máy nén trục vít là khả năng vận hành êm ái, độ rung thấp và hiệu suất rất cao khi chạy ở tải đầy đủ.
Đồng thời, loại máy này còn có thể xử lý các hệ thống có công suất lớn. Tuy nhiên, thiết kế cơ khí phức tạp và hiệu suất giảm khi chạy ở tải thấp nếu không được trang bị hệ điều khiển hiện đại như biến tần. Loại máy nén này thường được sử dụng trong các hệ thống chiller lớn, kho lạnh công nghiệp và các hệ điều hòa 3 chiều trung tâm quy mô lớn.
3. Máy nén Xoắn ốc (Scroll Compressor)

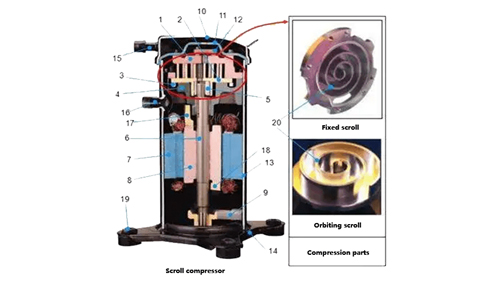

Dòng máy nén này được thiết kế với hai cánh xoắn ốc lồng vào nhau, một cố định, một quay lệch tâm quanh trục. Khi vận hành, hơi môi chất được hút từ ngoài vào, bị nén dần trong các khoang giữa hai cánh xoắn và đi vào tâm xoắn ốc trước khi được đẩy ra ngoài. Máy nén xoắn ốc đặc biệt được ưa chuộng nhờ khả năng vận hành cực kỳ êm ái, gần như không rung, hiệu suất cao và thiết kế nhỏ gọn.
Tuy nhiên, giới hạn của dòng này là công suất không lớn bằng máy nén trục vít hay ly tâm, nên không phù hợp với các hệ thống quy mô lớn. Ngược lại, nó là lựa chọn lý tưởng cho các ứng dụng dân dụng và thương mại vừa phải như điều hòa inverter, bơm nhiệt gia đình, và các hệ thống làm lạnh trung bình.
Xem sản phẩm: Máy nén Copeland 10HP Scroll ZW125KBE-TFM-522
4. Máy nén Ly tâm (Centrifugal Compressor)
Máy nén ly tâm vận hành theo nguyên lý hoàn toàn khác: dùng bánh công tác quay với tốc độ rất cao để tạo lực ly tâm, từ đó tăng động năng của dòng hơi môi chất, rồi chuyển đổi động năng này thành áp suất thông qua bộ khuếch tán. Nhờ nguyên lý này, máy có khả năng xử lý công suất cực lớn, hoạt động rất ổn định và êm ái ở tải tối đa.
Tuy nhiên, hiệu suất của máy ly tâm dễ bị ảnh hưởng bởi sự thay đổi áp suất trong hệ thống, và thường chỉ hoạt động tốt với các loại môi chất có trọng lượng phân tử lớn. Đồng thời, chúng không phù hợp với các ứng dụng nhỏ lẻ do chi phí và yêu cầu kỹ thuật cao.
Chính vì vậy, máy nén ly tâm chủ yếu được sử dụng trong các hệ thống chiller công suất lớn phục vụ các tòa nhà cao tầng, trung tâm thương mại hoặc khu tổ hợp công nghiệp cần làm lạnh quy mô lớn và liên tục.
VI. Máy nén Heat Pump (Bơm nhiệt) có gì khác biệt?
Bạn có thể thắc mắc về "máy nén heat pump" và liệu nó có phải là một loại máy nén hoàn toàn khác biệt không? Câu trả lời là không hẳn. Máy nén trong hệ thống máy bơm nhiệt heat pump thực chất vẫn là một trong các loại máy nén phổ biến như Piston, Trục vít, hoặc phổ biến nhất là Xoắn ốc.
Điểm khác biệt nằm ở thiết kế và khả năng vận hành của chúng:
- Hoạt động hai chiều: Máy nén trong heat pump được tối ưu để hoạt động hiệu quả ở cả hai chế độ: làm mát (mùa hè) và sưởi ấm (mùa đông). Điều này đòi hỏi nó phải chịu được dải nhiệt độ và áp suất rộng hơn so với máy nén chỉ dùng cho làm lạnh đơn thuần.
- Độ bền cao: Do thường xuyên phải "đảo chiều" chức năng (nếu hệ thống có van đảo chiều), máy nén heat pump cần có độ bền cao hơn để chịu được áp lực và tần suất hoạt động liên tục.
- Công nghệ Inverter: Máy nén xoắn ốc với công nghệ biến tần (inverter) đặc biệt được ưa chuộng trong heat pump vì khả năng điều chỉnh công suất linh hoạt, tối ưu hiệu suất ở mọi tải và tiết kiệm năng lượng đáng kể.
Việc lựa chọn máy nén phù hợp cho heat pump là yếu tố then chốt để đảm bảo hệ thống hoạt động hiệu quả, bền bỉ, mang lại sự tiện nghi cho người dùng.
Tìm hiểu chi tiết cách hoạt động: Sơ đồ nguyên lý hệ thống Heat Pump
Không thể phủ nhận, máy nén lạnh là bộ phận quan trọng nhất, "trái tim" không thể thay thế của mọi hệ thống làm lạnh và điều hòa không khí. Từ việc tăng áp suất, nhiệt độ của môi chất lạnh cho đến việc đảm bảo chu trình liên tục, máy nén là động lực thúc đẩy mọi hoạt động.
Việc hiểu rõ máy nén lạnh là gì, cấu tạo máy nén lạnh, nguyên lý làm việc của máy nén lạnh và các loại máy nén lạnh khác nhau sẽ giúp bạn không chỉ làm chủ kiến thức mà còn đưa ra những quyết định sáng suốt hơn khi lựa chọn, lắp đặt, hay bảo trì hệ thống của mình. Hãy luôn nhớ rằng, việc bảo dưỡng định kỳ và sử dụng dịch vụ từ các chuyên gia là chìa khóa để đảm bảo máy nén của bạn hoạt động bền bỉ, hiệu quả và an toàn.
