Mỗi khi bạn bật điều hòa hay tủ lạnh, cảm nhận làn gió mát lạnh hay thực phẩm được bảo quản tươi ngon, bạn có bao giờ tự hỏi "nhiệt nóng" mà chúng hấp thụ đã đi đâu không? Bí mật nằm ở một bộ phận quan trọng thường "ẩn mình" ngoài tầm mắt chúng ta: đó chính là dàn ngưng tụ.
Nếu bạn đang tìm hiểu dàn ngưng tụ là gì, nó có cấu tạo dàn ngưng tụ ra sao, nguyên lý làm việc của dàn ngưng tụ phức tạp đến mức nào, hay liệu dàn ngưng tụ là dàn nóng hay lạnh để không còn nhầm lẫn, thì bạn đã tìm đúng chỗ rồi đấy. Bài viết này được xây dựng bởi đội ngũ chuyên gia của Avil Việt Nam, sẽ đưa bạn khám phá sâu hơn về "trái tim thải nhiệt" này, từ các loại phổ biến, vai trò trong những ứng dụng cụ thể như máy lạnh, Chiller, Heat Pump cho đến những lưu ý thực tế để hệ thống làm lạnh của bạn luôn hoạt động hiệu quả.
I. Dàn ngưng tụ là gì?
Hãy hình dung dàn ngưng tụ như một "cánh cửa thoát nhiệt" của hệ thống lạnh. Dàn ngưng tụ (Condenser) là một bộ phận trao đổi nhiệt thiết yếu, nơi môi chất lạnh ở trạng thái hơi, áp suất và nhiệt độ cao (vừa được máy nén đẩy tới) sẽ thải nhiệt ra môi trường xung quanh và ngưng tụ trở lại thành dạng lỏng.
Về bản chất, dàn ngưng tụ là nơi môi chất lạnh "trút bỏ" gánh nặng nhiệt năng mà nó đã hấp thụ từ không gian cần làm mát. Nhờ quá trình này, nhiệt nóng không mong muốn sẽ được đẩy ra khỏi hệ thống, cho phép môi chất lạnh quay trở lại dạng lỏng để tiếp tục chu trình hấp thụ nhiệt mới.
II. Nhiệm vụ của dàn ngưng tụ
Dàn ngưng tụ đóng vai trò cực kỳ quan trọng với các chức năng cốt lõi sau:
- Thải nhiệt ra môi trường: Đây là nhiệm vụ chính và duy nhất của dàn ngưng tụ. Nó loại bỏ toàn bộ nhiệt lượng mà môi chất lạnh đã hấp thụ từ bên trong không gian cần làm mát và nhiệt lượng sinh ra từ quá trình nén của máy nén, đẩy chúng ra môi trường bên ngoài (không khí hoặc nước).
- Biến đổi trạng thái môi chất: Dàn ngưng tụ là nơi môi chất lạnh chuyển từ trạng thái hơi sang trạng thái lỏng (quá trình ngưng tụ). Sự thay đổi trạng thái này giúp môi chất sẵn sàng cho chu trình hấp thụ nhiệt tiếp theo ở dàn bay hơi.
- Ảnh hưởng đến áp suất môi chất: Dù chức năng chính là thải nhiệt và ngưng tụ, việc giảm nhiệt độ và chuyển pha cũng góp phần giảm áp suất của môi chất trước khi nó đi qua van tiết lưu.
III. Dàn ngưng tụ là dàn nóng hay lạnh? Phân biệt với dàn bay hơi

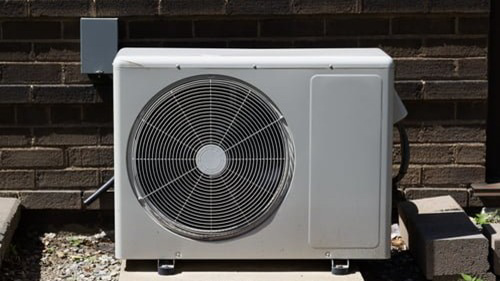

Bạn thường nghe đến "cục nóng" của điều hòa hay "phần nóng" phía sau tủ lạnh đúng không? Vâng, đó chính là dàn ngưng tụ!
1. Dàn ngưng tụ = Dàn Nóng
Luôn nằm bên ngoài không gian cần làm mát (cục nóng điều hòa đặt ngoài trời, dàn lưới phía sau tủ lạnh, chiller đặt ngoài trời). Tính chất bề mặt dàn rất nóng khi hoạt động do thải nhiệt. Quá trình là môi chất lạnh ngưng tụ (hóa lỏng).
2. Dàn bay hơi = Dàn Lạnh
Luôn nằm bên trong không gian cần làm mát (dàn lạnh điều hòa trong phòng, bên trong tủ lạnh/kho lạnh). Tính chất bề mặt dàn bay hơi rất lạnh do hấp thụ nhiệt. Quá trình là môi chất lạnh bay hơi (hóa hơi).
Tóm lại, dàn ngưng tụ và dàn bay hơi là hai mặt của một đồng xu, hoạt động song song để di chuyển nhiệt năng. Một bên lấy nhiệt vào (dàn lạnh), một bên đẩy nhiệt ra (dàn nóng).
IV. Cấu tạo dàn ngưng tụ
Để thực hiện nhiệm vụ thải nhiệt hiệu quả, cấu tạo dàn ngưng tụ cũng được thiết kế tối ưu với các bộ phận chính:

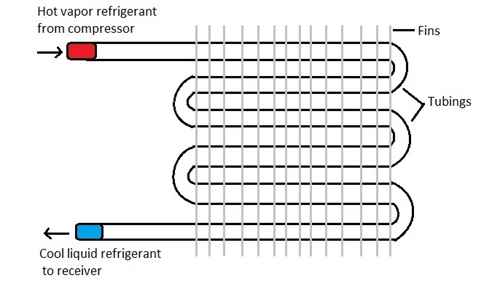

1. Ống trao đổi nhiệt (Ống đồng hoặc ống nhôm): Đây là "con đường" nơi môi chất lạnh dạng hơi đi qua. Giống như dàn bay hơi, ống thường được uốn thành nhiều đường zích-zắc hoặc hình xoắn ốc để tăng chiều dài và diện tích tiếp xúc. Vật liệu đồng hoặc nhôm được chọn vì khả năng dẫn nhiệt xuất sắc.
2. Cánh tản nhiệt (lá nhôm): Đây là yếu tố "then chốt" giúp dàn ngưng tụ đẩy nhiệt ra ngoài hiệu quả. Các lá nhôm mỏng, được xẻ rãnh và gắn khít vào ống đồng, làm tăng diện tích bề mặt tiếp xúc giữa môi chất lạnh và môi trường làm mát (không khí hoặc nước) lên rất nhiều lần. Nhờ chúng, nhiệt từ môi chất lạnh có thể nhanh chóng truyền ra môi trường.
3. Quạt dàn nóng (đối với dàn ngưng tụ giải nhiệt bằng không khí): Quạt có nhiệm vụ thổi một lượng lớn không khí qua các cánh tản nhiệt, tăng cường quá trình đối lưu nhiệt và đẩy nhiệt nóng ra môi trường hiệu quả hơn.
4. Đường ống dẫn và thu hồi môi chất: Các ống này dẫn hơi môi chất nóng từ máy nén vào dàn và thu hồi môi chất lỏng đã ngưng tụ để đưa đến van tiết lưu.
V. Nguyên lý làm việc của dàn ngưng tụ

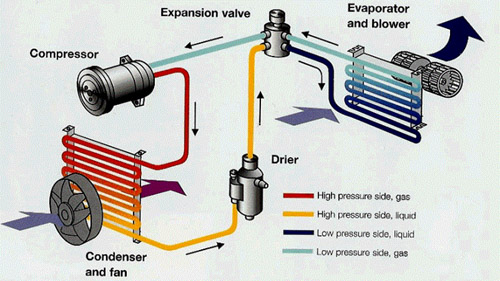

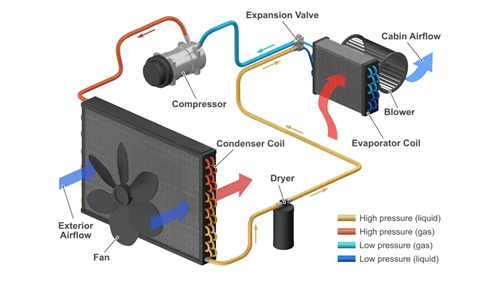

Trong chu trình lạnh, dàn ngưng tụ được đặt ngay sau máy nén lạnh và trước van tiết lưu. Đây là nơi môi chất lạnh hoàn thành quá trình "giải phóng nhiệt" của mình:
- Bước 1: Tiếp nhận hơi nóng áp suất cao: Hơi môi chất lạnh áp suất cao, nhiệt độ rất cao (vừa được máy nén nén) đi vào dàn ngưng tụ. Lúc này, nhiệt độ của nó cao hơn nhiệt độ môi trường xung quanh rất nhiều.
- Bước 2: Thải nhiệt và giảm nhiệt độ: Khi hơi môi chất nóng đi qua các ống của dàn ngưng tụ, nó liên tục truyền nhiệt ra môi trường xung quanh (thông qua cánh tản nhiệt và quạt gió hoặc nước). Vì nhiệt độ môi chất cao hơn môi trường, nhiệt sẽ tự động truyền từ môi chất ra ngoài.
- Bước 3: Ngưng tụ thành lỏng: Khi hơi môi chất dần mất nhiệt, nhiệt độ của nó giảm xuống đến điểm sương (điểm ngưng tụ) ở áp suất đó. Hơi sẽ bắt đầu hóa lỏng thành các giọt nhỏ và dần dần chuyển hoàn toàn sang trạng thái lỏng.
- Bước 4: Môi chất lỏng rời dàn: Môi chất lạnh lỏng, áp suất cao, nhiệt độ cao rời khỏi dàn ngưng tụ, sẵn sàng đi qua van tiết lưu để giảm áp và tiếp tục chu trình làm mát.
Chính nhờ khả năng "nhả" nhiệt ra ngoài môi trường mà dàn ngưng tụ giúp duy trì sự chênh lệch nhiệt độ cần thiết để hệ thống lạnh có thể hoạt động hiệu quả.
Tìm hiểu thêm: Van đảo chiều là gì
VI. Các loại dàn ngưng tụ phổ biến và ứng dụng thực tế
Dàn ngưng tụ được phân loại chủ yếu dựa trên môi trường làm mát mà nó sử dụng để thải nhiệt:

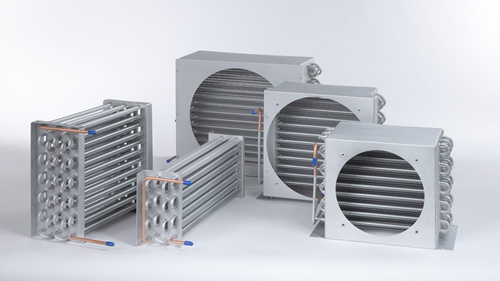

1. Dàn ngưng tụ giải nhiệt bằng không khí
Thường là loại ống đồng/nhôm có cánh tản nhiệt và được trang bị quạt gió để thổi không khí qua bề mặt. Đây là loại phổ biến nhất. Với thiết kế đơn giản, dễ lắp đặt, bảo trì, chi phí ban đầu thấp, không cần nguồn nước làm mát.
Nhược điểm của dàn là hiệu suất phụ thuộc vào nhiệt độ môi trường xung quanh; khi nhiệt độ ngoài trời cao, hiệu suất giảm. Ứng dụng phổ biến dàn ngưng tụ máy lạnh (điều hòa gia đình, cục nóng), tủ lạnh, tủ đông, kho lạnh nhỏ và vừa.

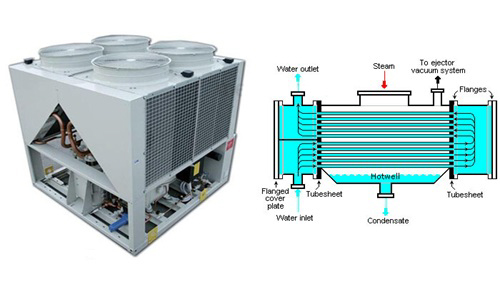

2. Dàn ngưng tụ giải nhiệt bằng nước
Sử dụng nước để làm mát môi chất lạnh. Có nhiều kiểu cấu tạo như ống lồng ống, ống chùm, hoặc tấm bản. Hiệu suất trao đổi nhiệt cao hơn nhiều so với giải nhiệt bằng không khí, không bị ảnh hưởng bởi nhiệt độ không khí môi trường, giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng hơn.
Nhược điểm của dàn là phức tạp hơn, đòi hỏi hệ thống tháp giải nhiệt hoặc nguồn nước lạnh, chi phí ban đầu và bảo trì cao hơn. Ứng dụng dàn ngưng tụ Chiller công suất lớn, hệ thống điều hòa 3 chiều trung tâm cho các tòa nhà lớn, các ứng dụng công nghiệp.

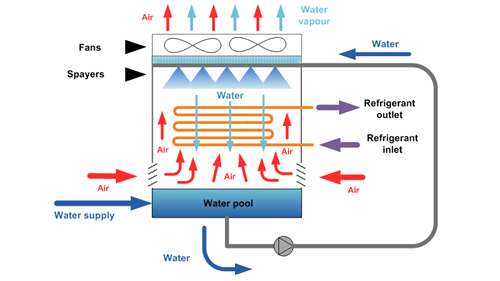

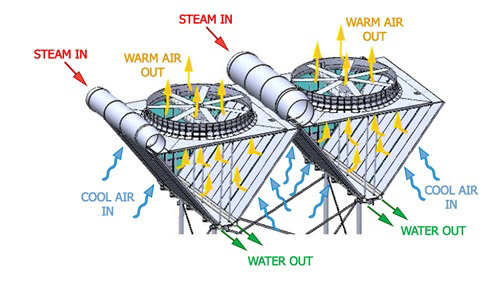

3. Dàn ngưng tụ bay hơi
Là sự kết hợp giữa giải nhiệt bằng không khí và giải nhiệt bằng nước. Nước được phun lên bề mặt dàn, sau đó bay hơi và làm mát bề mặt dàn, đồng thời quạt hút không khí ẩm ra ngoài. Hiệu suất rất cao, tiết kiệm nước hơn tháp giải nhiệt truyền thống, hoạt động hiệu quả trong điều kiện khô ráo.
Nhược điểm là thiết kế phức tạp, yêu cầu bảo trì thường xuyên hơn để tránh đóng cặn. Ứng dụng trong các hệ thống lạnh công nghiệp, kho lạnh lớn, nhà máy sản xuất.
4. Dàn ngưng tụ trong hệ thống Heat Pump
Trong hệ thống máy bơm nhiệt heat pump, cùng một dàn trao đổi nhiệt có thể đóng vai trò là dàn ngưng tụ (khi sưởi ấm - thải nhiệt vào trong nhà) và dàn bay hơi (khi làm mát - thải nhiệt ra ngoài trời). Dàn trong heat pump được tối ưu để hoạt động hiệu quả ở cả hai vai trò, thường là các loại coil có lưu lượng khí/nước lớn và khả năng chịu tải đảo chiều tốt.
Đọc thêm: Hệ thống hvac là gì
Kết luận
Dàn ngưng tụ là một bộ phận không thể thiếu, thực hiện nhiệm vụ "khó khăn" là đẩy đi toàn bộ nhiệt nóng dư thừa, trả lại sự mát mẻ cho không gian của bạn. Từ dàn nóng "cục mịch" ngoài ban công đến dàn tản nhiệt phía sau tủ lạnh, mỗi dàn ngưng tụ đều âm thầm làm việc để duy trì sự thoải mái.
Hiểu rõ dàn ngưng tụ là gì, cấu tạo dàn ngưng tụ, nguyên lý làm việc của dàn ngưng tụ, và các loại khác nhau sẽ giúp bạn không chỉ nắm vững kiến thức mà còn biết cách bảo dưỡng thiết bị đúng cách. Một dàn ngưng tụ sạch sẽ, thông thoáng sẽ đảm bảo hệ thống làm lạnh của bạn luôn hoạt động hiệu quả, tiết kiệm điện và bền bỉ theo thời gian. Đừng quên, khi cần hỗ trợ về dàn ngưng tụ hay bất kỳ vấn đề nào của hệ thống lạnh, hãy tìm đến các chuyên gia.
