Thiết bị trao đổi nhiệt là một phát minh kỹ thuật mang tính cách mạng, đóng vai trò thầm lặng nhưng thiết yếu trong hầu hết các hệ thống hiện đại. Từ việc giữ cho máy tính của bạn không bị quá nóng, làm mát động cơ ô tô, đến việc sản xuất năng lượng, thực phẩm hay hóa chất ở quy mô lớn, chúng đều là những mắt xích không thể thiếu. Thiết bị trao đổi nhiệt, với khả năng truyền nhiệt hiệu quả giữa hai dòng môi chất mà không làm chúng tiếp xúc trực tiếp, thực sự là "trái tim" kiểm soát nhiệt độ trong vô số quy trình.
Với sự đa dạng về cấu tạo và nguyên lý hoạt động, thiết bị trao đổi nhiệt có thể được tùy chỉnh để phù hợp với gần như mọi yêu cầu về nhiệt độ, áp suất và tính chất môi chất. Vậy, chính xác thì ứng dụng của thiết bị trao đổi nhiệt cụ thể như thế nào trong các lĩnh vực khác nhau? Bài viết này của Avil Việt Nam sẽ đưa bạn đi khám phá những ứng dụng đa dạng và quan trọng bậc nhất của chúng trong cả công nghiệp lẫn đời sống.
I. Vai trò cốt lõi của thiết bị trao đổi nhiệt trong các ứng dụng
Tại sao thiết bị trao đổi nhiệt lại được sử dụng rộng rãi đến vậy? Chúng mang lại những vai trò và lợi ích then chốt sau:
1. Kiểm soát nhiệt độ quy trình
Rất nhiều quy trình sản xuất (đặc biệt trong hóa chất, dược phẩm, thực phẩm) đòi hỏi nhiệt độ phải được kiểm soát chặt chẽ để đảm bảo hiệu suất phản ứng, chất lượng sản phẩm và độ an toàn. Thiết bị trao đổi nhiệt giúp duy trì nhiệt độ ở mức mong muốn một cách chính xác.
2. Tăng hiệu suất năng lượng
Một trong những vai trò quan trọng nhất là thu hồi nhiệt thải từ một quy trình hoặc dòng thải để sử dụng gia nhiệt cho một quy trình hoặc dòng nguyên liệu khác. Điều này giảm đáng kể lượng năng lượng cần cung cấp từ bên ngoài, tiết kiệm chi phí vận hành và giảm tác động môi trường.
3. Đảm bảo an toàn
Trong các hệ thống xử lý chất dễ cháy nổ hoặc độc hại, việc làm mát để tránh quá nhiệt là cực kỳ quan trọng. Thiết bị trao đổi nhiệt giúp kiểm soát nhiệt độ an toàn và ngăn ngừa sự cố.
4. Thay đổi trạng thái vật chất
Chúng là trái tim của các hệ thống làm lạnh và điều hòa không khí (bay hơi môi chất lạnh để thu nhiệt) cũng như các quy trình ngưng tụ (hơi thành lỏng) và bay hơi (lỏng thành hơi/khí).
5. Tách biệt môi chất
Bằng cách truyền nhiệt qua thành ngăn, thiết bị trao đổi nhiệt đảm bảo hai dòng môi chất khác nhau (có thể không tương thích hoặc độc hại) không bị trộn lẫn vào nhau.

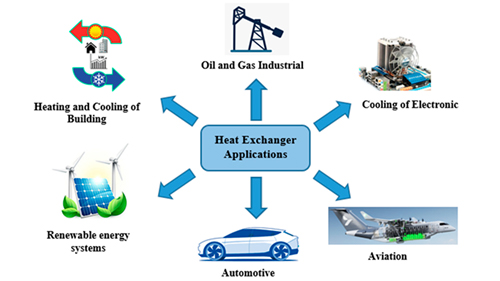

II. Các lĩnh vực ứng dụng của thiết bị trao đổi nhiệt phổ biến và chi tiết
Sự cần thiết của việc kiểm soát nhiệt độ khiến thiết bị trao đổi nhiệt có mặt trong hầu hết mọi ngành công nghiệp lớn và nhiều ứng dụng trong đời sống:

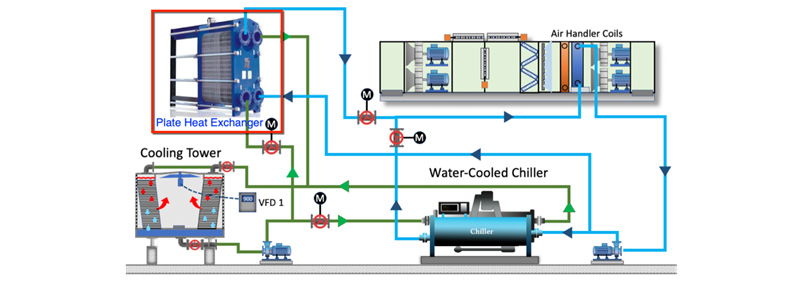

1. Công nghiệp HVAC & Lạnh
Làm lạnh nước giải nhiệt: Trong các hệ thống điều hòa không khí trung tâm cho các tòa nhà thương mại, công nghiệp hay trung tâm dữ liệu, Chiller sử dụng thiết bị trao đổi nhiệt dạng Ống chùm hoặc hoặc dạng tấm để truyền nhiệt từ nước cần làm lạnh sang môi chất lạnh đang bay hơi. Nước lạnh này sau đó được bơm đi làm mát không khí thông qua các dàn lạnh.
Gia nhiệt nước cho hệ thống sưởi: Trong các hệ thống sưởi ấm sử dụng nước nóng, thiết bị trao đổi nhiệt dạng tấm hoặc dạng ống chùm thường được sử dụng để truyền nhiệt từ nguồn nhiệt chính (lò hơi, nước nóng công nghiệp) sang nước sạch của hệ thống sưởi.
Dàn lạnh/Dàn nóng trong AHU (Bộ xử lý không khí) hoặc hệ thống điều hòa: Các dàn trao đổi nhiệt này thường là dạng Ống có cánh. Dàn lạnh chứa chất làm lạnh lỏng bay hơi (hoặc nước lạnh) để hấp thụ nhiệt từ không khí thổi qua các cánh. Dàn nóng chứa chất làm lạnh dạng hơi áp suất cao ngưng tụ lại thành lỏng, nhả nhiệt ra không khí (hoặc nước).
Máy bơm nhiệt Heat Pump: Sử dụng thiết bị trao đổi nhiệt dạng tấm hoặc dạng ống chùm làm thiết bị bay hơi và ngưng tụ để di chuyển nhiệt từ môi trường ngoài vào trong nhà (sưởi) hoặc ngược lại (làm mát).
Làm lạnh công nghiệp: Làm lạnh các dòng chất lỏng hoặc khí trong các quy trình sản xuất khác nhau (Ví dụ: làm lạnh dầu, hóa chất) sử dụng dạng ống chùm, tấm, hoặc dạng ống có cánh tùy tính chất môi chất.
Xem thêm: Ứng dụng thiết bị trao đổi nhiệt trong hệ thống hvac
2. Công nghiệp điện

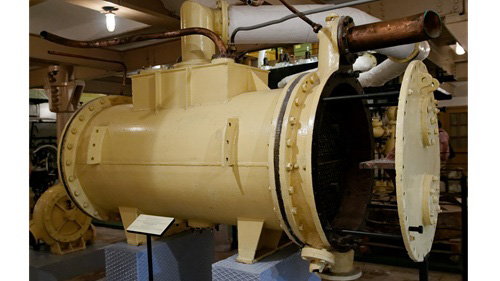

Bộ ngưng tụ tuabin hơi: Đây là một trong những thiết bị trao đổi nhiệt lớn nhất trong nhà máy nhiệt điện. Một thiết bị trao đổi nhiệt dạng ống chùm khổng lồ dùng nước làm mát (từ sông, biển hoặc tháp giải nhiệt) để ngưng tụ hơi nước áp suất thấp thoát ra từ tuabin thành nước lỏng. Việc này tạo ra độ chân không giúp tuabin hoạt động hiệu quả hơn và thu hồi nước tái sử dụng.
Bộ gia nhiệt nước cấp: Các thiết bị trao đổi nhiệt ống chùm được sử dụng để gia nhiệt nước cấp vào lò hơi bằng hơi nước được trích từ các cấp khác nhau của tuabin. Việc này làm tăng hiệu suất tổng thể của chu trình nhiệt động.
Bộ làm mát dầu bôi trơn máy phát/tuabin: Sử dụng dạng tấm hoặc ống chùm để làm mát dầu bôi trơn các thiết bị quay tốc độ cao.
Bộ hồi nhiệt không khí: Thiết bị hồi nhiệt dạng bộ hồi nhiệt quay là rất phổ biến. Nó thu hồi nhiệt từ khí thải nóng thoát ra từ lò hơi để gia nhiệt không khí cấp vào buồng đốt, giúp nhiên liệu cháy hiệu quả hơn và giảm nhiệt độ khí thải.
Làm mát nước hệ thống: Sử dụng dạng tấm, ống chùm hoặc ống có cánh để làm mát nước dùng cho các mục đích phụ trợ khác trong nhà máy.
Tìm hiểu chi tiết: Ứng dụng thiết bị trao đổi nhiệt trong nhà máy điện

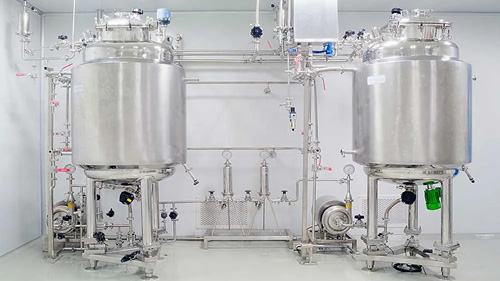

3. Công nghiệp hóa chất & hóa dầu
Kiểm soát nhiệt độ phản ứng: Nhiều phản ứng hóa học tỏa nhiệt hoặc thu nhiệt mạnh. Thiết bị trao đổi nhiệt dạng ống chùm (với áo gia nhiệt/làm lạnh hoặc ống trong lò phản ứng), dạng tấm, hoặc các loại thiết bị có áo (Jacketed vessels) được sử dụng để thêm hoặc loại bỏ nhiệt, duy trì nhiệt độ phản ứng tối ưu và đảm bảo an toàn.
Gia nhiệt/làm lạnh nguyên liệu và sản phẩm: Bộ trao đổi nhiệt dùng để gia nhiệt nguyên liệu trước khi vào lò phản ứng/chưng cất hoặc làm lạnh sản phẩm sau quá trình xử lý. Dạng ống chùm và dạng tấm là phổ biến nhất. Đối với các dòng chất lỏng có độ nhớt cao hoặc dễ bám bẩn, thiết bị trao đổi nhiệt dạng tấm xoắn ốc là lựa chọn ưu việt. Dạng ống lồng ống dùng cho lưu lượng nhỏ.
Bộ ngưng tụ và bộ bay hơi/Bộ gia nhiệt sôi: Các thiết bị này là trung tâm của các quy trình phân tách như chưng cất và bay hơi, thường là dạng ống chùm hoặc dạng tấm được thiết kế chuyên biệt (ví dụ: Thiết bị bay hơi màng rơi).
Thu hồi nhiệt: Công nghiệp hóa chất tạo ra lượng nhiệt thải đáng kể. Bộ trao đổi nhiệt được sử dụng rộng rãi để thu hồi nhiệt này, ví dụ: gia nhiệt dòng nguyên liệu lạnh bằng dòng sản phẩm nóng.
Đọc thêm: Ứng dụng của thiết bị trao đổi nhiệt trong ngành dầu khí

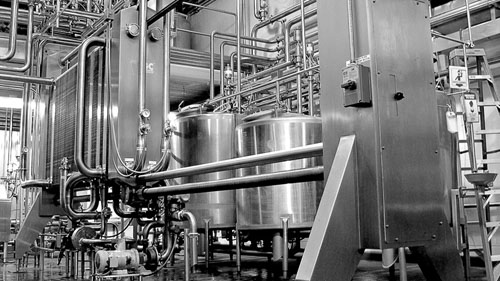

4. Công nghiệp thực phẩm & đồ uống
Thanh trùng & tiệt trùng: Đảm bảo an toàn vệ sinh thực phẩm bằng cách gia nhiệt sản phẩm (sữa, nước trái cây, bia, nước sốt...) đến nhiệt độ nhất định để tiêu diệt vi sinh vật. Dạng tấm là lựa chọn hàng đầu nhờ bề mặt nhẵn, dễ vệ sinh, hiệu quả truyền nhiệt cao và khả năng thu hồi nhiệt nội bộ rất tốt (phần sản phẩm nóng làm nóng trước phần sản phẩm lạnh).
Làm lạnh nhanh sản phẩm: Sau khi thanh trùng hoặc nấu, sản phẩm cần được làm lạnh nhanh để ngăn chặn sự phát triển của vi sinh vật còn sót lại và duy trì chất lượng. Bộ trao đổi nhiệt dạng tấm hoặc dạng ống chùm (đối với ứng dụng đòi hỏi vệ sinh ít khắt khe hơn) được sử dụng.
Gia nhiệt/Làm lạnh các dịch, nước: Sử dụng bộ trao đổi nhiệt để kiểm soát nhiệt độ nước dùng cho rửa, gia nhiệt các dịch phụ trợ trong quá trình sản xuất.
Cô đặc: Bộ trao đổi nhiệt ống chùm kiểu thiết bị bay hơi màng rơi hoặc dạng tấm bay hơi dùng để làm bay hơi nước ra khỏi sản phẩm lỏng, tăng nồng độ (ví dụ: cô đặc sữa, nước trái cây).
Đọc thêm: Ứng dụng thiết bị trao đổi nhiệt trong chế biến thực phẩm và đồ uống

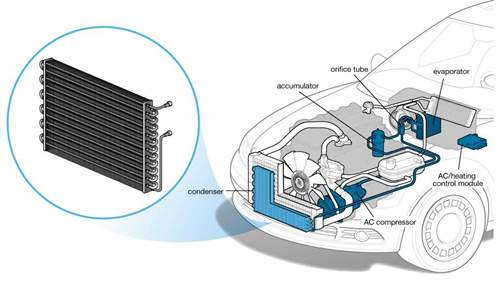

5. Công nghiệp ô tô
Bộ tản nhiệt động cơ: Đây là ví dụ quen thuộc nhất về bộ trao đổi nhiệt trong đời sống. Bộ trao đổi nhiệt dạng Ống cánh sử dụng dòng không khí lưu thông khi xe chạy (hoặc nhờ quạt) để làm mát nước giải nhiệt động cơ đang nóng.
Bộ làm mát dầu động cơ/hộp số: Sử dụng dạng tấm nhỏ gọn hoặc dạng ống cánh để làm mát dầu bôi trơn, đảm bảo dầu không bị quá nhiệt và duy trì hiệu quả bôi trơn.
Bộ làm mát khí nạp: Đối với động cơ tăng áp, khí nạp bị nóng lên khi nén. Dạng ống cánh dùng không khí hoặc nước để làm lạnh khí nạp trước khi vào buồng đốt, tăng mật độ khí và công suất động cơ.

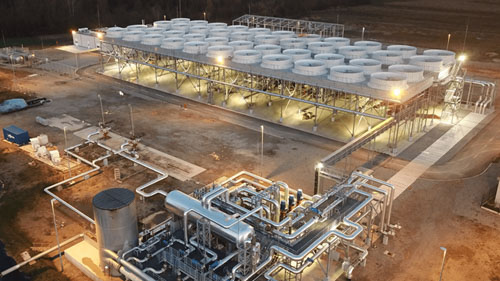

6. Tái sử dụng nhiệt thải & Tiết kiệm năng lượng
Đây là một ứng dụng ngày càng trở nên quan trọng trong bối cảnh giá năng lượng tăng cao và các quy định về môi trường ngày càng chặt chẽ. Thiết bị trao đổi nhiệt đóng vai trò trung tâm trong việc thu hồi nhiệt từ các nguồn thải tưởng chừng như vô dụng.
Ứng dụng:
- Thu hồi nhiệt từ khí thải lò nung, lò hơi để gia nhiệt không khí cấp vào (sử dụng dạng ống cánh hoặc bộ trao đổi nhiệt tái sinh).
- Thu hồi nhiệt từ nước thải nóng công nghiệp hoặc hơi ngưng tụ để gia nhiệt nước cấp, nước sinh hoạt hoặc các dòng nguyên liệu lạnh khác (sử dụng dạng tấm, ống chùm, hoặc tấm xoắn ốc cho dòng thải bẩn).
- Sử dụng nhiệt thải để sấy nguyên liệu hoặc sản phẩm.
- Thu hồi nhiệt thải để chạy các hệ thống phát điện chu trình nhiệt độ thấp như chu trình Rankine hữu cơ.
Lợi ích: Giảm đáng kể chi phí vận hành (tiết kiệm nhiên liệu/điện), giảm lượng khí thải nóng ra môi trường, đóng góp vào mục tiêu phát triển bền vững.
7. Các ngành công nghiệp và ứng dụng khác
- Công nghiệp hàng hải: Làm mát động cơ chính, dầu bôi trơn, nước ngọt bằng nước biển. Thường dùng dạng ống chùm hoặc tấm với vật liệu chống ăn mòn cao như Titanium.
- Công nghiệp dược phẩm: Gia nhiệt/làm lạnh các sản phẩm, dung môi trong môi trường vô trùng. Yêu cầu thiết kế và vật liệu đặc biệt, thường dùng dạng tấm hoặc ống chùm với bề mặt tiếp xúc được đánh bóng cao.
- Công nghiệp giấy và bột giấy: Thu hồi nhiệt từ hơi thoát lò nấu, làm nóng nước quy trình, gia nhiệt hóa chất. Sử dụng ống chùm, tấm xoắn ốc (cho dịch đặc, bùn) hoặc dạng tấm.
- Công nghiệp dệt may: Gia nhiệt nước nhuộm, nước giặt, thu hồi nhiệt từ nước thải nóng.
- Công nghiệp kim loại: Làm mát dầu thủy lực trong máy ép, nước làm mát khuôn đúc, làm mát hệ thống lò nung.
- Bể bơi: Gia nhiệt nước bể bơi bằng hệ thống sưởi trung tâm hoặc năng lượng mặt trời (thường dùng dạng tấm, ống đồng tâm, ống lồng ống).
- Hệ thống năng lượng địa nhiệt: Sử dụng bộ trao đổi nhiệt để truyền nhiệt từ chất lỏng nóng dưới lòng đất lên bề mặt cho các mục đích sưởi ấm hoặc phát điện.
- Xử lý nước thải: Gia nhiệt/làm lạnh bùn, thu hồi nhiệt từ nước thải nóng (thường dùng tấm xoắn ốc, ống chùm chịu bẩn).

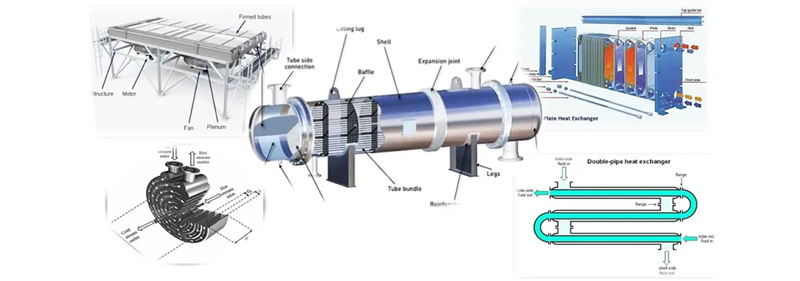

III. Lựa chọn thiết bị trao đổi nhiệt dựa trên ứng dụng
Như bạn có thể thấy qua các ví dụ trên, không có một loại thiết bị trao đổi nhiệt nào phù hợp với tất cả các ứng dụng. Việc lựa chọn đúng loại thiết bị là yếu tố quyết định đến hiệu quả, độ bền và chi phí đầu tư/vận hành. Sự kết nối giữa ứng dụng và loại thiết bị trao đổi nhiệt là rất chặt chẽ:
Các yêu cầu cụ thể của ứng dụng (loại môi chất, nhiệt độ, áp suất, tính ăn mòn, mức độ cặn bẩn, yêu cầu vệ sinh, không gian lắp đặt, công suất cần thiết) chính là kim chỉ nam để lựa chọn cấu tạo và vật liệu phù hợp nhất.
Ví dụ:
- Ứng dụng đòi hỏi vệ sinh thực phẩm nghiêm ngặt -> Chọn dạng tấm với vật liệu và gioăng phù hợp, thiết kế dễ vệ sinh.
- Ứng dụng có áp suất và nhiệt độ rất cao -> Chọn ống chùm với vật liệu vỏ/ống dày, kiểu nắp tấm ống cố định hoặc Đầu nổi.
- Ứng dụng có dòng chất lỏng rất nhớt hoặc dễ bám cặn -> Chọn dạng tấm xoắn ốc hoặc ống chùm với vận tốc dòng chảy cao.
- Ứng dụng sử dụng không khí làm môi chất trao đổi nhiệt chính -> Chọn ống có cánh.
- Ứng dụng cần thu hồi nhiệt khí thải nhiệt độ rất cao -> Chọn bộ trao đổi nhiệt tái sinh.
Việc hiểu rõ các loại thiết bị trao đổi nhiệt và cách chúng được phân loại kết hợp với việc phân tích kỹ lưỡng các yêu cầu của ứng dụng sẽ giúp bạn đưa ra quyết định lựa chọn tối ưu nhất.
Tìm hiểu thêm:
Từ những hệ thống làm mát quen thuộc trong đời sống đến các quy trình sản xuất phức tạp nhất trong công nghiệp nặng, thiết bị trao đổi nhiệt đóng vai trò không thể thay thế. Sự đa dạng về cấu tạo cho phép chúng được tùy biến để phù hợp với vô số các ứng dụng khác nhau, góp phần quan trọng vào việc kiểm soát nhiệt độ, tối ưu hóa hiệu suất năng lượng và đảm bảo an toàn vận hành trên toàn cầu.
Hiểu được ứng dụng của thiết bị trao đổi nhiệt trong từng lĩnh vực giúp chúng ta nhận thấy rõ hơn tầm quan trọng của chúng và có cái nhìn sâu sắc hơn về cách công nghệ này định hình thế giới xung quanh chúng ta. Việc lựa chọn đúng loại thiết bị cho từng ứng dụng cụ thể là chìa khóa để tối ưu hóa hiệu quả đầu tư và vận hành lâu dài.
Nếu bạn đang tìm kiếm giải pháp trao đổi nhiệt cho ngành công nghiệp hoặc ứng dụng cụ thể của mình, hoặc muốn tìm hiểu sâu hơn về các loại thiết bị phù hợp với nhu cầu riêng, đừng ngần ngại liên hệ hotline 0919 007 133 (Mr Thuận) hoặc email sale@avil.vn để nhận tư vấn miễn phí ngay hôm nay!
