Trong cuộc sống hiện đại và đặc biệt là trong sản xuất công nghiệp, việc kiểm soát và quản lý nhiệt độ đóng vai trò cực kỳ quan trọng. Từ việc giữ thực phẩm tươi ngon, điều hòa không khí trong nhà, đến việc vận hành các nhà máy điện hay hóa chất phức tạp, tất cả đều cần đến một giải pháp hiệu quả để truyền nhiệt. Và đó chính là lúc "thiết bị trao đổi nhiệt" thể hiện vai trò cốt lõi của mình. Vậy, thiết bị trao đổi nhiệt là gì? Tại sao nó lại được ví như "trái tim" của rất nhiều hệ thống? Bài viết này Avil Việt Nam sẽ giúp bạn tìm hiểu về những kiến thức cơ bản của loại thiết bị này.
I. Thiết bị trao đổi nhiệt là gì?
Thiết bị trao đổi nhiệt hay Heat Exchanger về bản chất là một thiết bị kỹ thuật được thiết kế để truyền nhiệt năng từ một chất lỏng hoặc khí (gọi chung là môi chất) có nhiệt độ cao hơn sang một môi chất khác có nhiệt độ thấp hơn, mà không để hai môi chất này tiếp xúc trực tiếp với nhau.

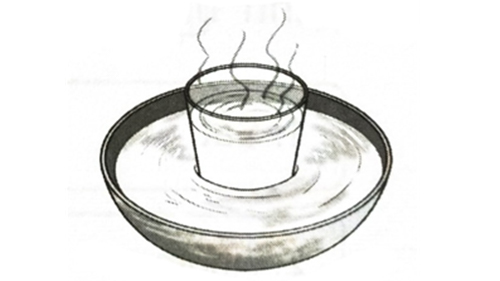

Định nghĩa đơn giản: Tưởng tượng bạn muốn làm mát một cốc nước nóng bằng cách đặt nó vào chậu nước lạnh mà không đổ nước lạnh vào cốc. Thành cốc chính là bề mặt truyền nhiệt, cho phép nhiệt từ nước nóng "chạy" qua sang nước lạnh. Thiết bị trao đổi nhiệt hoạt động trên nguyên lý tương tự, nhưng với hiệu suất và quy mô lớn hơn rất nhiều.
Chức năng chính:
- Làm nóng hoặc làm mát một dòng môi chất bằng cách sử dụng dòng môi chất khác.
- Tái sử dụng nhiệt thải từ một quá trình này cho một quá trình khác, giúp tiết kiệm năng lượng đáng kể.
Vai trò: Thiết bị trao đổi nhiệt là thành phần thiết yếu và không thể thiếu trong vô số các ngành công nghiệp (hóa chất, dầu khí, năng lượng, thực phẩm, HVAC...) cũng như các hệ thống dân dụng hàng ngày (bình nóng lạnh, bộ tản nhiệt ô tô...).
II. Nguyên lý hoạt động của thiết bị trao đổi nhiệt
Nguyên lý hoạt động của thiết bị trao đổi nhiệt dựa trên các nguyên tắc cơ bản của sự truyền nhiệt và cách sắp xếp dòng chảy của các môi chất.
1. Nguyên tắc truyền nhiệt
Bản chất của sự truyền nhiệt là nhiệt luôn có xu hướng tự di chuyển từ nơi có nhiệt độ cao đến nơi có nhiệt độ thấp hơn cho đến khi đạt trạng thái cân bằng. Trong thiết bị trao đổi nhiệt, sự truyền nhiệt chủ yếu diễn ra thông qua hai cơ chế:
- Dẫn nhiệt: Nhiệt truyền qua thành vật liệu rắn ngăn cách hai môi chất (ví dụ: thành ống, thành tấm).
- Đối lưu: Nhiệt được khuếch tán và vận chuyển bên trong mỗi dòng môi chất (lỏng hoặc khí) do sự chuyển động của bản thân môi chất đó.
2. Môi trường trao đổi nhiệt
Luôn có ít nhất hai dòng môi chất tham gia vào quá trình, một dòng "nóng" cần được làm lạnh (hoặc truyền nhiệt đi) và một dòng "lạnh" cần được làm nóng (hoặc nhận nhiệt). Hai dòng này được ngăn cách bởi một bề mặt truyền nhiệt rắn.
3. Các phương thức dòng chảy
Cách hai dòng môi chất di chuyển tương đối với nhau ảnh hưởng lớn đến hiệu quả trao đổi nhiệt. Có ba phương thức chính:

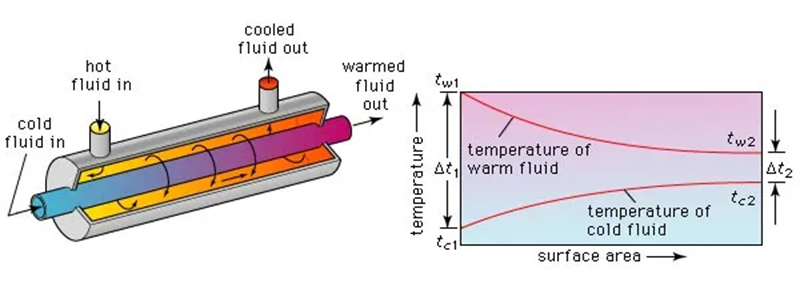

- Dòng chảy song song: Hai môi chất cùng đi vào thiết bị từ cùng một phía và chảy cùng chiều dọc theo bề mặt truyền nhiệt. Hiệu quả trao đổi nhiệt không cao bằng các phương thức khác vì chênh lệch nhiệt độ giữa hai dòng giảm nhanh dọc theo chiều dài thiết bị.
- Dòng chảy ngược chiều: Hai môi chất đi vào thiết bị từ hai phía đối diện và chảy ngược chiều nhau. Phương thức này mang lại hiệu quả trao đổi nhiệt cao nhất vì duy trì được sự chênh lệch nhiệt độ tương đối lớn dọc theo toàn bộ bề mặt truyền nhiệt, cho phép môi chất "lạnh" được làm nóng đến nhiệt độ gần bằng nhiệt độ đầu vào của môi chất "nóng".
- Dòng chảy chéo: Hai môi chất chảy vuông góc với nhau. Đây là sự kết hợp giữa dòng chảy song song và ngược chiều, thường được tìm thấy trong các bộ tản nhiệt ô tô.
4. Vai trò của bề mặt truyền nhiệt
Tổng diện tích bề mặt tiếp xúc giữa hai môi chất (thông qua thành ngăn) là yếu tố then chốt quyết định khả năng truyền nhiệt. Diện tích bề mặt càng lớn, hoặc hệ số truyền nhiệt tổng thể càng cao, thì lượng nhiệt trao đổi được trong một đơn vị thời gian càng nhiều.

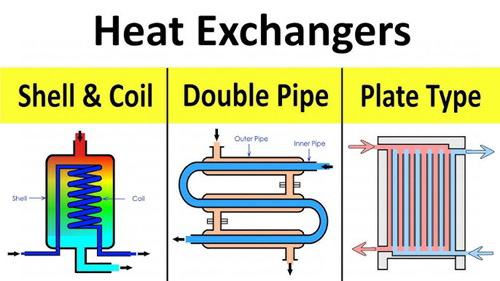

III. Các loại thiết bị trao đổi nhiệt phổ biến
Dựa trên cấu tạo và nguyên lý hoạt động cụ thể, thiết bị trao đổi nhiệt được phân loại thành nhiều dạng khác nhau, mỗi loại phù hợp với các điều kiện vận hành và ứng dụng đặc thù.

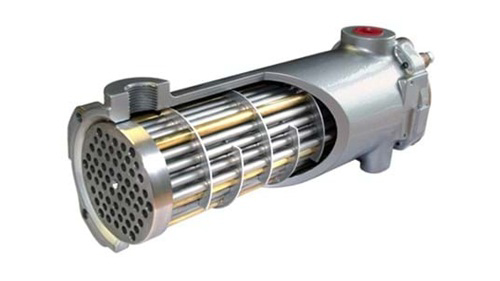

1. Thiết bị trao đổi nhiệt dạng ống chùm

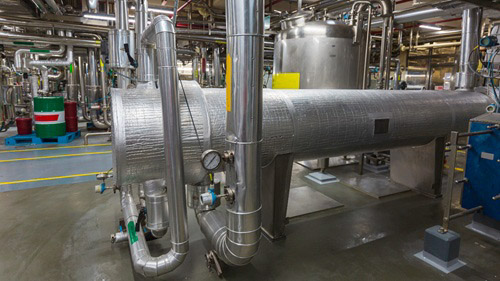

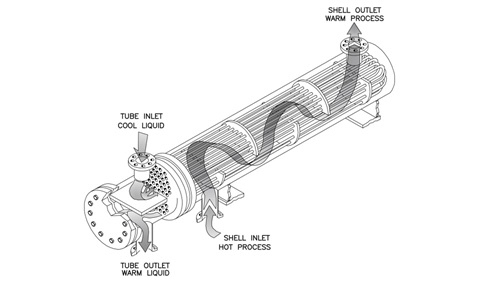

Cấu tạo: Thiết bị trao đổi nhiệt dạng ống chùm gồm một vỏ hình trụ lớn chứa bên trong một bó gồm nhiều ống nhỏ. Một môi chất chảy bên trong các ống, môi chất còn lại chảy bên ngoài các ống, trong không gian vỏ. Các tấm chắn thường được bố trí trong vỏ để hướng dòng chảy của môi chất trong vỏ, tăng cường sự xáo trộn và hiệu quả truyền nhiệt.
Ưu điểm: Rất bền bỉ, hoạt động tốt ở áp suất và nhiệt độ cao, cấu trúc cơ khí vững chắc, có thể mở phần đầu ống để vệ sinh cơ học bên trong các ống.
Nhược điểm: Kích thước thường lớn và nặng, hiệu quả trao đổi nhiệt trên một đơn vị thể tích không cao bằng dạng tấm trong nhiều trường hợp, khó vệ sinh bên ngoài bó ống nếu cặn bẩn bám nhiều.
Ứng dụng: Phổ biến trong công nghiệp hóa chất, dầu khí, nhà máy điện, các hệ thống HVAC công suất lớn, ngưng tụ hoặc bay hơi môi chất lạnh.
2. Thiết bị trao đổi nhiệt dạng tấm

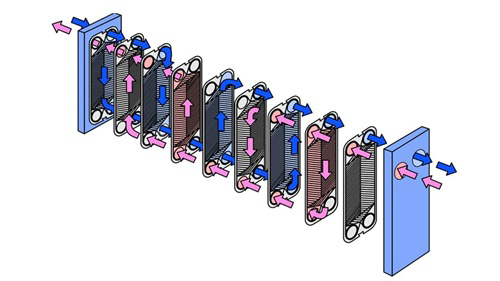

Cấu tạo: Gồm một loạt các tấm kim loại mỏng được dập rãnh hoặc gấp nếp, xếp song song và ép sát vào nhau bởi một khung đỡ. Giữa các tấm là các gioăng đệm tạo thành các kênh dẫn cho hai môi chất chảy xen kẽ qua lại giữa các tấm. Nhiệt được truyền qua các tấm kim loại mỏng.
Ưu điểm: Rất nhỏ gọn, hiệu quả trao đổi nhiệt rất cao nhờ diện tích bề mặt lớn trên một đơn vị thể tích và sự xáo trộn dòng chảy mạnh mẽ trong các kênh hẹp, dễ dàng mở ra để kiểm tra và vệ sinh (đặc biệt các loại có gioăng), có thể dễ dàng tăng/giảm công suất bằng cách thêm bớt số tấm.
Nhược điểm: Giới hạn về áp suất và nhiệt độ làm việc (phụ thuộc vào vật liệu gioăng và tấm), không phù hợp với môi chất có quá nhiều cặn lơ lửng hoặc độ nhớt quá cao có thể gây tắc nghẽn kênh.
Ứng dụng: Phổ biến trong công nghiệp thực phẩm & đồ uống (thanh trùng, làm lạnh), HVAC (hệ thống nhỏ và trung bình, bộ giải nhiệt nước Chiller), hóa chất (một số ứng dụng không quá khắc nghiệt), năng lượng tái tạo, dược phẩm.

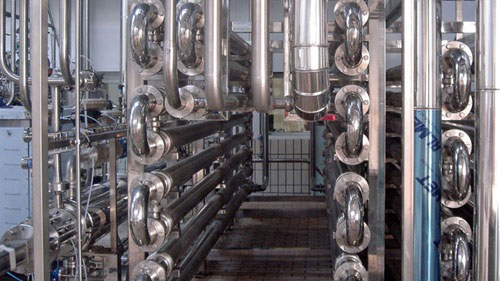

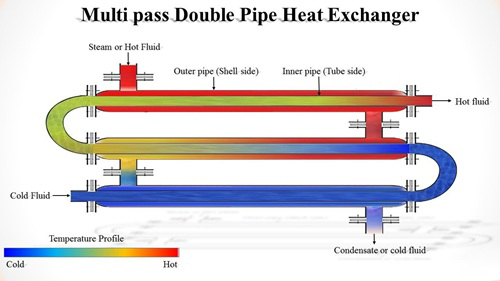

3. Thiết bị trao đổi nhiệt dạng ống lồng ống
Cấu tạo: Thiết bị trao đổi nhiệt dạng ống lồng ống đơn giản nhất, gồm hai ống đồng tâm lồng vào nhau. Một môi chất chảy bên trong ống nhỏ (ống trong), môi chất còn lại chảy trong không gian hình vành khuyên giữa ống nhỏ và ống lớn (ống ngoài).
Ưu điểm: Cấu tạo cực kỳ đơn giản, chi phí sản xuất thấp, dễ dàng lắp đặt và bảo trì.
Nhược điểm: Diện tích trao đổi nhiệt trên một đơn vị chiều dài rất nhỏ, chỉ phù hợp với các ứng dụng có lưu lượng thấp và công suất trao đổi nhiệt không lớn. Thường chỉ sử dụng phương thức dòng chảy ngược chiều để tối ưu hiệu quả.
Ứng dụng: Các ứng dụng quy mô rất nhỏ trong phòng thí nghiệm, làm lạnh mẫu, hoặc trong một số quy trình công nghiệp nhỏ lẻ.

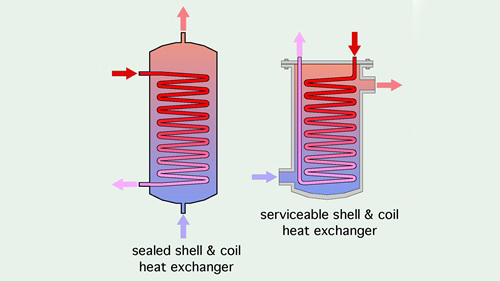

4. Thiết bị trao đổi nhiệt dạng ống xoắn ruột gà
Cấu tạo: Thiết bị trao đổi nhiệt ống xoắn ruột gà sử dụng một hoặc nhiều ống kim loại nhỏ được uốn thành dạng xoắn (coil), tạo thành một cuộn ống ruột gà nằm trong hoặc bao quanh một buồng chứa môi chất. Dòng chất lỏng nóng hoặc lạnh đi qua cuộn ống, trong khi môi chất còn lại lưu thông xung quanh hoặc bên trong cuộn tùy theo thiết kế (ống trong hoặc ống ngoài).
Ưu điểm: Thiết kế nhỏ gọn, dễ chế tạo và lắp đặt; hiệu quả truyền nhiệt cao nhờ diện tích bề mặt lớn và độ xoắn của ống giúp tạo dòng chảy rối (turbulent flow); phù hợp với nhiều loại môi chất và điều kiện vận hành đa dạng. Có thể được cuộn theo nhiều dạng khác nhau để tận dụng không gian.
Nhược điểm: Có thể khó vệ sinh cơ học bên trong ống nếu sử dụng với môi chất dễ bám cặn; hiệu suất trao đổi nhiệt có thể thấp hơn so với các thiết kế ống lồng ống hoặc dạng tấm nếu không được tối ưu đúng cách.
Ứng dụng: Được sử dụng rộng rãi trong hệ thống gia nhiệt, làm mát, gia nhiệt nước sinh hoạt bằng năng lượng mặt trời, bộ bay hơi, bộ ngưng tụ trong hệ thống lạnh và HVAC; ứng dụng trong nồi hơi, bồn trộn, hoặc bồn chứa công nghiệp.
5. Thiết bị trao đổi nhiệt vật liệu titanium
Lưu ý: Titanium không phải là một loại thiết bị theo cấu tạo (như ống chùm, tấm) mà là một vật liệu chế tạo đặc biệt. Titanium có thể được sử dụng để chế tạo các thiết bị trao đổi nhiệt titan khi cần chống ăn mòn.
Đặc điểm vật liệu Titanium:
- Ưu điểm: Khả năng chống ăn mòn vượt trội trong nhiều môi trường khắc nghiệt như nước biển, axit, hóa chất có tính ăn mòn cao. Nhẹ và độ bền cơ học cao.
- Nhược điểm: Chi phí rất cao so với các vật liệu thông thường như thép carbon hay thép không gỉ. Hệ số dẫn nhiệt không cao bằng đồng nhưng vẫn đủ tốt cho nhiều ứng dụng.
Ứng dụng: Bắt buộc phải sử dụng trong các môi trường có tính ăn mòn cao mà các vật liệu khác không chịu được, ví dụ: công nghiệp hóa chất (xử lý axit mạnh), công nghiệp hàng hải (sử dụng nước biển làm môi chất làm mát), sản xuất dược phẩm, xử lý nước thải công nghiệp.
Tìm hiểu thêm: Phân loại thiết bị trao đổi nhiệt

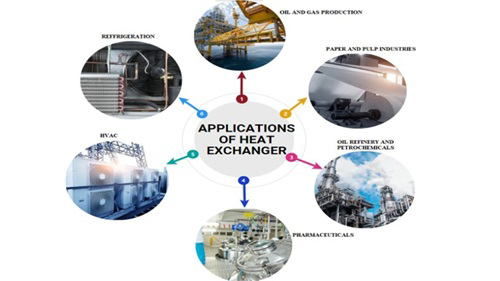

IV. Ứng dụng đa dạng của thiết bị trao đổi nhiệt
Thiết bị trao đổi nhiệt có mặt ở hầu hết mọi nơi cần kiểm soát nhiệt độ. Dưới đây là một số lĩnh vực ứng dụng của thiết bị trao đổi nhiệt tiêu biểu:
- Công nghiệp HVAC: Là thành phần chính trong các máy lạnh (chiller), máy bơm nhiệt heat pump, hệ thống sưởi, bộ xử lý không khí, giúp làm lạnh nước giải nhiệt, làm nóng nước sưởi, hoặc làm lạnh/nóng không khí.
- Công nghiệp Điện: Sử dụng để ngưng tụ hơi nước sau tuabin hơi (trong nhà máy nhiệt điện), làm mát dầu bôi trơn và nước làm mát cho máy phát điện.
- Công nghiệp Hóa chất & Hóa dầu: Kiểm soát nhiệt độ các phản ứng hóa học (đảm bảo nhiệt độ tối ưu cho phản ứng), làm lạnh hoặc gia nhiệt các dòng sản phẩm, hóa lỏng khí, gia nhiệt hoặc làm lạnh các dòng nguyên liệu.
- Công nghiệp Thực phẩm & Đồ uống: Các quy trình thanh trùng, tiệt trùng, làm lạnh nhanh sản phẩm (sữa, nước giải khát, bia), làm nóng nước phục vụ sản xuất.
- Công nghiệp Ô tô: Bộ tản nhiệt động cơ làm mát nước giải nhiệt, bộ làm mát dầu động cơ, bộ làm mát khí nạp cho động cơ tăng áp.
- Tái sử dụng nhiệt thải: Thu hồi nhiệt năng từ các dòng thải có nhiệt độ cao (khí thải lò hơi, nước nóng thải từ sản xuất) để sử dụng cho các mục đích khác như gia nhiệt không khí cấp vào, sấy, hoặc gia nhiệt nước cấp, giúp giảm đáng kể chi phí năng lượng.
- Các ứng dụng khác: Hệ thống lạnh công nghiệp, nhà máy giấy và bột giấy, công nghiệp dệt may, làm nóng nước bể bơi, hệ thống năng lượng địa nhiệt, v.v.
V. Ưu và nhược điểm chung của thiết bị trao đổi nhiệt
Mặc dù có nhiều loại khác nhau, thiết bị trao đổi nhiệt nói chung mang lại những lợi ích và thách thức chung:
1. Ưu điểm
Nâng cao hiệu suất năng lượng: Giúp tận dụng tối đa nhiệt năng, giảm lượng năng lượng cần cung cấp từ bên ngoài (điện, nhiên liệu), từ đó tiết kiệm chi phí vận hành.
- Kiểm soát nhiệt độ chính xác: Cho phép duy trì nhiệt độ mong muốn cho các quy trình sản xuất, đảm bảo chất lượng sản phẩm và an toàn vận hành.
- An toàn: Ngăn cách hai môi chất, tránh nguy cơ trộn lẫn các chất độc hại hoặc không tương thích.
- Đa dạng và linh hoạt: Có nhiều loại, kích thước và vật liệu khác nhau, phù hợp với hầu hết các yêu cầu ứng dụng.
2. Nhược điểm
- Chi phí đầu tư ban đầu: Có thể tương đối cao, đặc biệt với các thiết bị công suất lớn hoặc làm từ vật liệu đặc biệt như Titanium.

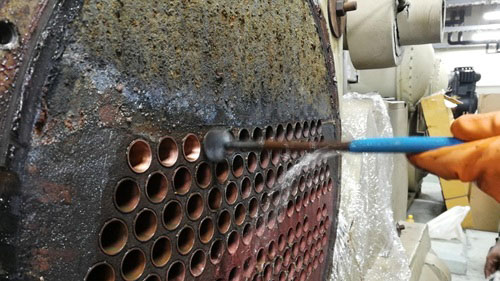

- Cần bảo trì định kỳ: Bề mặt truyền nhiệt dễ bị bám cặn hoặc ăn mòn, làm giảm hiệu quả trao đổi nhiệt và cần được vệ sinh, kiểm tra rò rỉ thường xuyên.
- Gây sụt áp: Dòng chảy của môi chất qua thiết bị thường gây ra sự sụt giảm áp suất, cần tính toán để lựa chọn bơm hoặc quạt phù hợp bù lại tổn thất này.
- Nguy cơ rò rỉ: Nếu gioăng hoặc mối hàn bị hỏng, có thể xảy ra rò rỉ và trộn lẫn giữa hai môi chất.
VI. Lựa chọn thiết bị trao đổi nhiệt phù hợp
Việc lựa chọn đúng loại thiết bị trao đổi nhiệt là yếu tố then chốt để đảm bảo hiệu quả hoạt động, tuổi thọ thiết bị và tối ưu chi phí. Các yếu tố chính cần xem xét bao gồm:
- Đặc tính môi chất: Loại chất lỏng/khí, nhiệt độ, áp suất, lưu lượng, độ nhớt, khả năng gây ăn mòn, mức độ cặn bẩn, có chứa hạt rắn không?
- Thông số vận hành yêu cầu: Công suất trao đổi nhiệt cần đạt được, nhiệt độ đầu vào/đầu ra mong muốn của cả hai dòng môi chất.
- Giới hạn lắp đặt: Không gian có sẵn để lắp đặt và bảo trì thiết bị.
- Ngân sách đầu tư: Chi phí mua sắm và chi phí vận hành, bảo trì.
- Tần suất bảo trì mong muốn: Một số loại dễ vệ sinh hơn loại khác.
Tham khảo ý kiến chuyên gia là bước cực kỳ quan trọng. Các kỹ sư và nhà cung cấp uy tín có kinh nghiệm sẽ giúp bạn phân tích các yếu tố trên và đưa ra giải pháp tối ưu nhất cho ứng dụng cụ thể của bạn.
Tìm hiểu thêm: Cách chọn thiết bị trao đổi nhiệt
Thiết bị trao đổi nhiệt là một thành phần kỹ thuật không thể thiếu, đóng vai trò then chốt trong việc kiểm soát nhiệt độ và tối ưu hóa việc sử dụng năng lượng trên toàn cầu. Từ những ứng dụng đơn giản trong đời sống hàng ngày đến các quy trình công nghiệp phức tạp, chúng là "trái tim" giúp di chuyển nhiệt năng một cách hiệu quả và an toàn.
Hiểu rõ "thiết bị trao đổi nhiệt là gì", nguyên lý hoạt động và các loại phổ biến giúp chúng ta nhận thức được tầm quan trọng của chúng trong việc nâng cao hiệu quả sản xuất, tiết kiệm năng lượng và bảo vệ môi trường.
Nếu bạn đang tìm kiếm giải pháp trao đổi nhiệt cho hệ thống của mình hoặc muốn tìm hiểu sâu hơn về các loại thiết bị cụ thể, đừng ngần ngại tìm hiểu danh mục sản phẩm thiết bị trao đổi nhiệt chi tiết trên website hoặc liên hệ với đội ngũ chuyên gia của chúng tôi qua hotline 0919 007 133 (Mr Thuận) để được tư vấn giải pháp phù hợp và hiệu quả nhất cho nhu cầu của bạn!
