Việc thiết kế và chế tạo thiết bị trao đổi nhiệt không chỉ đơn thuần là tạo ra một sản phẩm – mà là cả một quá trình kỹ thuật đòi hỏi độ chính xác, tiêu chuẩn cao, tối ưu trong từng chi tiết. Vậy đâu là các tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt hiện nay? Hãy cùng Avil Việt Nam tìm hiểu trong bài viết dưới đây để nắm được các yêu cầu cốt lõi, những khó khăn thường gặp khi thiết kế đúng tiêu chuẩn.
Tổng hợp những tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt
I. Các tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt trong sản xuất
Trong lĩnh vực công nghiệp hiện đại, các tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt đóng vai trò quan trọng trong việc đảm bảo an toàn, hiệu suất và độ bền của hệ thống. Bất kể bạn đang sử dụng thiết bị trong ngành HVAC, thực phẩm, hóa chất hay dầu khí, việc tuân thủ các tiêu chuẩn quốc tế là điều kiện bắt buộc trong thiết kế và sản xuất.
1. Tiêu chuẩn ASME – Cốt lõi cho thiết kế và chế tạo
ASME (American Society of Mechanical Engineers) là tổ chức đã phát triển bộ tiêu chuẩn nổi tiếng BPVC (Boiler and Pressure Vessel Code). Trong đó, Section VIII là phần áp dụng phổ biến cho các thiết bị trao đổi nhiệt, bao gồm hướng dẫn về:
- Lựa chọn vật liệu (ASME II)
- Thiết kế cơ học (ASME VIII Div I & II)
- Kiểm tra không phá hủy (ASME V)
- Quy trình hàn (ASME IX)
Tiêu chuẩn ASME được cho là “nền tảng” trong thiết kế thiết bị trao đổi nhiệt
ASME được xem là nền tảng cho những tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt, đặc biệt trong các hệ thống làm việc ở điều kiện áp suất cao. ASME không điều chỉnh phần thiết kế nhiệt hay các loại tải trọng ngoài áp suất, nhưng là nền tảng bắt buộc cho mọi hệ thống trao đổi nhiệt chịu áp lực cao.
Tìm hiểu thêm: Thiết bị trao đổi nhiệt là gì? Phân loại các thiết bị trao đổi nhiệt hiện nay
2. Tiêu chuẩn thiết bị trao đổi nhiêt khu vực Châu Âu: PD5500 & EN 13445
Ngoài ASME, khu vực châu Âu áp dụng các tiêu chuẩn như PD5500 (cho thiết bị trao đổi nhiệt) và EN 13445 – bộ tiêu chuẩn toàn diện về thiết kế, chế tạo và kiểm định thiết bị chịu áp. Các tiêu chuẩn này thường kết hợp với PED (Pressure Equipment Directive) – quy định bắt buộc tại EU cho thiết bị có áp suất tối đa trên 0.5 bar.
Những quy chuẩn này trong chế tạo thiết bị trao đổi nhiệt đặc biệt phù hợp với các doanh nghiệp xuất khẩu thiết bị sang thị trường châu Âu, nơi yêu cầu nghiêm ngặt về chất lượng và an toàn.
PD5500 & EN 13445 là 2 tiêu chuẩn thiết kế thiết bị trao đổi nhiệt tối ưu ở Châu Âu
3. Tiêu Chuẩn TEMA & API – Lựa chọn số 1 trong ngành dầu khí
TEMA (Tubular Exchanger Manufacturers Association) là tiêu chuẩn phổ biến cho thiết bị trao đổi nhiệt dạng ống chùm. Trong khi đó, ngành dầu khí thường sử dụng các tiêu chuẩn API 660, 661, 560 để đảm bảo thiết bị hoạt động hiệu quả trong môi trường khắc nghiệt và liên tục.
Những tiêu chuẩn này không chỉ hỗ trợ thiết kế mà còn đóng vai trò hướng dẫn về cấu hình, vật liệu, khả năng tính toán thiết kế thiết bị trao đổi nhiệt chính xác và khả năng bảo trì.

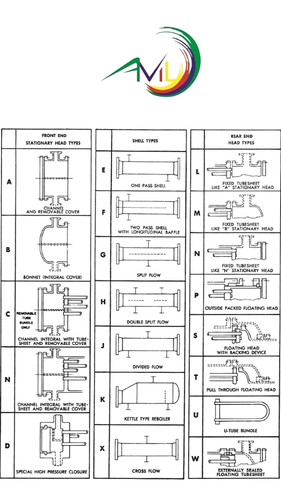

Hệ thống ký hiệu TEMA. © 1988 bởi Hiệp hội các nhà sản xuất bộ trao đổi nhiệt ống
4. ISO 9001 – Đảm Bảo Chất Lượng Sản Xuất
Một yếu tố quan trọng khác trong những tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt là hệ thống quản lý chất lượng. Tiêu chuẩn ISO 9001:2015 là minh chứng cho quy trình sản xuất chuyên nghiệp, kiểm soát chất lượng nghiêm ngặt và sản phẩm ổn định theo thời gian.
Như vậy, việc tuân thủ theo những tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt là yếu tố bắt buộc để đảm bảo an toàn, nâng cao hiệu suất vận hành và đáp ứng các yêu cầu xuất khẩu. Dù bạn đang tìm kiếm giải pháp trao đổi nhiệt cho công trình trong nước hay thị trường quốc tế, việc hiểu và áp dụng đúng các tiêu chuẩn là nền tảng cho sự thành công dài hạn.

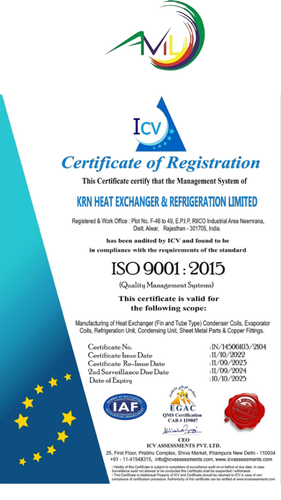

Tiêu chuẩn ISO 9001 là tiêu chuẩn không thể thiếu trong thiết kế thiết bị trao đổi nhiệt
II. 10 “nguyên tắc vàng” đáp ứng hiệu quả các tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt
Việc thiết kế thiết bị trao đổi nhiệt nhằm đạt được hiệu suất tối ưu và tuổi thọ cao đòi hỏi phải đánh giá toàn diện nhiều yếu tố — từ vật liệu cấu thành cho đến cấu trúc và công nghệ chế tạo. Dưới đây là những điểm then chốt cần được chú trọng trong quá trình thiết kế:
| 1. Lựa chọn vật liệu thích hợp | Vật liệu sử dụng phải phù hợp với điều kiện vận hành, bao gồm khả năng chịu nhiệt, chống ăn mòn và chịu được áp suất cao. Sự phù hợp này đảm bảo thiết bị hoạt động ổn định và bền lâu. |
| 2. Kiểm soát tốt tổn thất áp suất | Cấu trúc thiết kế cần đảm bảo dòng chảy trong thiết bị diễn ra mượt mà, giảm thiểu tổn thất áp suất để duy trì hiệu quả truyền nhiệt và tiết kiệm năng lượng. |
| 3. Tăng cường diện tích truyền nhiệt | Tối ưu hóa diện tích tiếp xúc giữa hai môi chất bằng các giải pháp như sử dụng bề mặt có cánh hoặc thiết kế dạng ống xoắn giúp nâng cao hiệu quả truyền nhiệt. |
| 4. Thiết kế dòng chảy hợp lý | Hướng dòng chảy của chất trao đổi nhiệt nên được thiết kế để tăng cường tiếp xúc và truyền nhiệt giữa hai môi chất, đồng thời hạn chế dòng rối và tổn thất áp suất không cần thiết. |
| 5. Thường xuyên bảo trì & bảo dưỡng | Kết cấu nên cho phép dễ dàng làm sạch và bảo dưỡng, chẳng hạn như có nắp tháo rời hoặc đường dẫn cặn riêng biệt nhằm duy trì hiệu suất vận hành lâu dài. |
| 6. Ngăn ngừa sự nhiễm bẩn chéo | Thiết bị cần được thiết kế sao cho các dòng chất không bị trộn lẫn, đảm bảo an toàn cho hệ thống và chất lượng sản phẩm đầu ra. |
| 7. Đảm bảo tính linh hoạt trong ứng dụng | Khả năng thích ứng với nhiều môi trường và mục đích sử dụng khác nhau là một lợi thế lớn. Thiết bị cần dễ dàng tùy chỉnh theo yêu cầu cụ thể. |
| 8. Kiểm soát chặt chẽ ổn định nhiệt độ làm việc | Cấu trúc thiết kế cần hỗ trợ việc giữ nhiệt độ ổn định trong quá trình vận hành, giúp tăng hiệu suất và tránh hư hỏng do dao động nhiệt. |
| 9. Thích ứng với điều kiện khắc nghiệt | Với những môi trường làm việc đòi hỏi cao, thiết bị phải có thiết kế chịu được sự thay đổi mà không ảnh hưởng đến độ bền và hiệu năng. |
| 10. Tuân thủ quy chuẩn kỹ thuật và môi trường | Cuối cùng, mọi thiết kế cần đáp ứng các tiêu chuẩn an toàn và quy định môi trường hiện hành để đảm bảo tính pháp lý và trách nhiệm xã hội. |
10 nguyên tắc đáp ứng những tiêu chuẩn thiết kế các thiết bị trao đổi nhiệt tối ưu nhất
Hiểu rõ các tiêu chuẩn thiết kế của thiết bị trao đổi nhiệt giúp chúng ta nhận thức được tầm quan trọng của chúng trong việc nâng cao hiệu quả sản xuất, tiết kiệm năng lượng và bảo vệ môi trường. Avil Việt Nam tự hào mang đến cho khách hàng những giải pháp tối ưu trong sản xuất thiết bị trao đổi nhiệt, góp phần nâng cao hiệu suất và tiết kiệm năng lượng cho hệ thống nóng/ lạnh của bạn.
Nếu bạn đang tìm kiếm giải pháp trao đổi nhiệt cho hệ thống của mình hoặc muốn tìm hiểu sâu hơn về các loại thiết bị cụ thể, đừng ngần ngại tìm hiểu danh mục sản phẩm thiết bị trao đổi nhiệt chi tiết trên website hoặc liên hệ với đội ngũ chuyên gia của chúng tôi qua hotline 0919 007 133 (Mr Thuận) để được tư vấn giải pháp phù hợp và hiệu quả nhất cho nhu cầu của bạn!
